内部すきままたは予圧の選択
ベアリングの動作クリアランスまたは予圧は、特にベアリングの摩擦、負荷領域のサイズ、疲労寿命に影響を与えます。図 1 は、これらのパラメータ間の関係を示しています。この図は一般化されており、ラジアル荷重がかかった転がり軸受に基づいています。
一般的な用途の場合、動作クリアランス範囲は図 1 に示す推奨ゾーン内にある必要があります。
「初期内部すきまの選択」および「予圧の選択」では、考慮する必要がある影響要因について説明し、アプリケーションに必要なすきま/予圧の程度を達成するために必要な初期内部すきまを計算できる方法を示します。

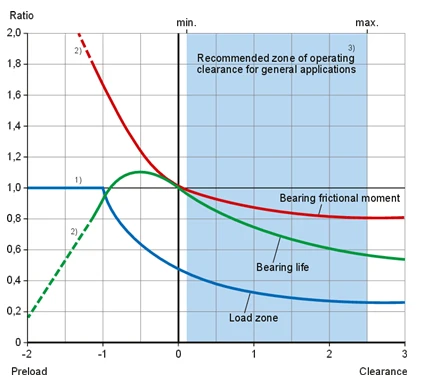

図 1 - 動作クリアランスまたは予荷重と主な動作基準
軸受の内部すきま（図 1）は、一方の軸受リングが他方のリングに対してラジアル方向（ラジアル内部すきま）またはアキシアル方向（アキシャル内部すきま）に移動できる合計距離として定義されます。
初期内部すきまとは、軸受の取り付け前の内部すきまのことです。
取付すきまとは、取付後、作動前の軸受の内部すきまです。
動作すきまは、軸受が動作し、安定した温度に達したときの軸受の内部すきまです。
ほとんどの用途では、ベアリングの初期内部すきまは動作すきまよりも大きくなります。これは次の影響によるものです。
シャフトおよび/またはハウジングとの締まりばめ
軌道輪と関連部品の熱膨張
ベアリングが満足に動作するには、適切な動作クリアランスが必要です (正しいクリアランス/予圧を選択することが重要)。
ほとんどの場合、ベアリングにはある程度のすきまが必要です（初期内部すきまの選択）。ただし、場合によっては予圧、つまりマイナスすきまが必要な場合があります（予圧の選択）。
原則として:
ボールベアリングの動作クリアランスは事実上ゼロである必要があります。
円筒ころ軸受、針状ころ軸受、自動調心ころ軸受、および CARB トロイダルころ軸受は通常、少なくとも小さな動作クリアランスを必要とします。
円すいころ軸受およびアンギュラ玉軸受は、高度な剛性または位置制御が必要な用途を除き、小さな作動すきまを持つ必要があります。この場合、ある程度の予圧を与えて取り付けることができます。
