ピローブロックベアリングとは





ピローブロックベアリングは、互換性のあるベアリングとさまざまな付属品を使用して回転シャフトを支持するために使用される台座です。 アセンブリは、ベアリングを収容する取り付けブロックで構成されます。 ブロックは基礎に取り付けられ、シャフトが挿入され、ベアリング/シャフトの内部が回転できるようになります。 ピローブロックベアリングの仕様・価格を知りたい方は、お気軽にお問い合わせください。



ピローブロック軸受のメリット



耐荷重の増加
ピローブロック軸受は重荷重に耐えられるように設計されており、高圧下で動作する産業用機器に最適です。 これらのベアリングは荷重を均等に分散し、早期の摩耗や故障のリスクを軽減します。 ピロー ブロック ベアリングを使用すると、装置が過酷な用途の要求に確実に対応できるようになります。
パフォーマンスを向上させた
ピローブロックベアリングを組み込むことにより、産業機器の性能を大幅に向上させることができます。 これらのベアリングは低摩擦でスムーズな動作を実現し、エネルギー消費が削減され、効率が向上します。 パフォーマンスが向上すると、機械が最適なレベルで動作し、生産性と生産量が向上します。
耐久性の向上
産業用機器は過酷な環境で動作することが多く、ベアリングは塵、破片、極端な温度にさらされます。 ピロー ブロック軸受は、これらの困難な条件に耐えられるように設計されており、摩耗、引き裂き、衝撃に対する優れた耐性を備えています。 耐久性のあるピロー ブロック ベアリングを使用することで、早期の故障やコストのかかるダウンタイムを防ぐことができます。
メンテナンスコストの削減
ピロー ブロック ベアリングを使用する主な利点の 1 つは、メンテナンスの必要性を最小限に抑えられることです。 これらのベアリングは潤滑、密封され、事前に組み立てられているため、頻繁なメンテナンスの必要性が軽減されます。 ベアリングのメンテナンスに費やすダウンタイムが減ることで、産業用機器が効率的に稼働し、貴重な時間とコストを節約できます。
取り付けと交換が簡単
ピローブロックベアリングは取り付けと交換が簡単になるように設計されており、迅速かつ手間のかからないメンテナンスが可能です。 これらのベアリングは組み立てプロセスが簡単なため、機器のセットアップを迅速化し、交換時のダウンタイムを最小限に抑えることができます。 この設置の容易さにより、産業用機器はすぐに動作を再開でき、生産性を最大限に高めることができます。
多彩な用途
ピローブロック軸受は用途に多用途性を備えているため、さまざまな分野のさまざまな産業機器に適しています。 コンベヤシステムや農業機械から製造装置や鉱山作業に至るまで、これらのベアリングはさまざまな作業条件に適応できます。 その多用途性により、さまざまなタイプの機械へのシームレスな統合が可能になります。
騒音・振動の低減
産業用機器は重大な騒音や振動を発生する可能性があり、全体的な動作や職場環境に影響を与える可能性があります。 ピローブロック軸受には騒音と振動を軽減する機能が組み込まれており、より静かで快適な作業環境を保証します。 これらのベアリングは騒音と振動を最小限に抑えることで、職場の安全性と生産性の向上に貢献します。
耐食性
多くの産業環境では、機器が湿気、化学物質、汚染物質などの腐食性物質にさらされます。 ピロブロック軸受は耐食性材料で設計されており、錆や劣化に対する優れた保護を提供します。 耐食ベアリングを使用することで、産業機器の寿命を延ばし、性能を維持することができます。
費用対効果の高いソリューション
高品質のピロー ブロック ベアリングへの投資は、産業機器にとってコスト効率の高いソリューションとなります。 これらのベアリングは耐用年数が長く、頻繁な交換の必要性とそれに伴うコストを削減します。 さらに、メンテナンス要件を最小限に抑え、エネルギー効率を向上させる機能により、全体的なコスト削減に貢献します。
長寿命
ピローブロックベアリングは耐用年数が長いことで知られており、信頼性の高い性能と耐久性を保証します。 これらのベアリングは高品質の材料と製造プロセスで設計されており、動作寿命が延長されます。 ピロー ブロック ベアリングを使用すると、ダウンタイムを最小限に抑え、産業機器の寿命を最大限に延ばすことができます。



ピローブロック軸受の種類



62200 Series Bearing
6400 Series Bearing
6300 Series Bearing
6200 Series Bearing

すべり軸受
すべり軸受は、線形用途で摩擦を抑制、ガイド、または軽減するために使用されます。 ボール、ローラー、ニードル ベアリングで使用される転がり動作の代わりに、滑り動作を使用します。 すべり軸受はさまざまな材料で構築できますが、通常は青銅、グラファイトメタル合金、またはプラスチックです。 金属プレーンピローブロックベアリングは、摩耗と摩擦を軽減するために適切に潤滑する必要があります。 青銅製すべり軸受には、油が含浸されているか、自己潤滑性があるものもあります。
ボールベアリング
ボールベアリングは転動体としてボールを持っています。 これらは、回転用途でスムーズで低摩擦の動きを提供するために使用されます。 構造は内輪と外輪、ボール、そして通常は保持器またはボールセパレータで構成されます。 ボールピローブロックベアリングは、内輪、外輪、ボールを備えています。 ケージまたはボールセパレーターが装備されている場合があります。
ころ軸受
ころ軸受は、転動体としてころを備えています。 これらは、回転用途でスムーズで低摩擦の動きを提供するために使用されます。 構造は内輪と外輪、ローラー、そして通常はケージまたはローラーセパレーターで構成されます。 ピローブロックに使用されるころ軸受には主に 3 つのタイプがあります。
1.円すいころ軸受
円すいころ軸受は、円錐形の軌道上で回転する円錐形のころを使用します。 ボールベアリングよりも接触面積が大きいため、ラジアル荷重とアキシアル荷重の両方を支えることができ、より高い荷重を支えることができます。 円すいころ軸受には、内輪 (コーン)、外輪 (カップ)、保持器、ころが含まれています。 低速から中速レベルで使用すると、ラジアル荷重とアキシアル荷重の容量が大きくなります。 円すいころピローブロック軸受の推力レベルはラジアル容量の約60%です。 通常、それらはより高価です。
2.自動調心ころ軸受
自動調心ころ軸受は、自動調心、複列、ラジアル軸受とスラスト軸受の組み合わせです。 これらのピローブロック軸受の転動体は、クラウン形状または球面形状をしています。 自動調心ころピローブロック軸受は、高荷重や衝撃に対する耐性が必要な荷重に対処する場合に優れています。 ただし、速度機能には制限があります。
3.円筒ころ軸受
円筒ころ軸受は、高いラジアル容量と適度なスラスト荷重を備えた軸受です。 応力集中を軽減するために、クラウンを付けたり端を緩和したりすることができます。 円筒ころピローブロック軸受は低摩擦を生み出し、高速化を可能にします。
針状ころ軸受
針状ころ軸受は、転動体として針状ころを備えています。 これらは円筒ころ軸受に似ていますが、直径と長さの比が小さくなります。 ローラーまたはニードル間の円周方向の隙間を制御することにより、転動体はシャフト軸と平行に保たれます。 針状ころ軸受は、薄型が求められるラジアル荷重用途向けに設計されています。
流体動圧軸受
流体軸受は、油または空気の膜を利用して可動要素と静止要素の間に隙間を形成する流体膜軸受です。 流体力学的ピローブロック軸受は、高い剛性、負荷容量、および長い軸受寿命を維持しますが、標準の転動体ピローブロック軸受よりもかなり複雑で高価です。

ピローブロックベアリングの取り付け方法



シャフトの点検と清掃
まず、シャフトをチェックして、メーカーの仕様に従って、きれいで、丸く、真っ直ぐで、バリや傷がなく、サイズが小さすぎたり、大きすぎたりしていないことを確認します。 細かいサンドペーパーまたはスコッチブライトを使用して、シャフトの錆を取り除きます。 次に、油を軽く塗ってゴミを取り除きます。


シャフト上のベアリングの位置を決めます
ベアリングをシャフトに配置する際、ベアリングを所定の位置にたたく必要がある場合は、木槌と硬材ブロックまたは軟鋼管を内輪に当てて使用します。 ハウジングやシールを叩いたり、圧力をかけたりしないでください。


ハウジングを取り付け構造に軽くボルトで固定します
ハウジングを取り付け構造に軽くボルト締めして、シャフトを所定の位置に配置します。 ハウジングの取り付けボルト スロットを重いワッシャーまたは重いスプリング ロック ワッシャーで橋渡しします。 これにより、緩みを防ぐことができます。


最終的な取り付け位置を確立する
ボルトを固定する前に、手またはゴムハンマーでベアリングユニットの位置を合わせて最終的な取り付け位置を決めます。

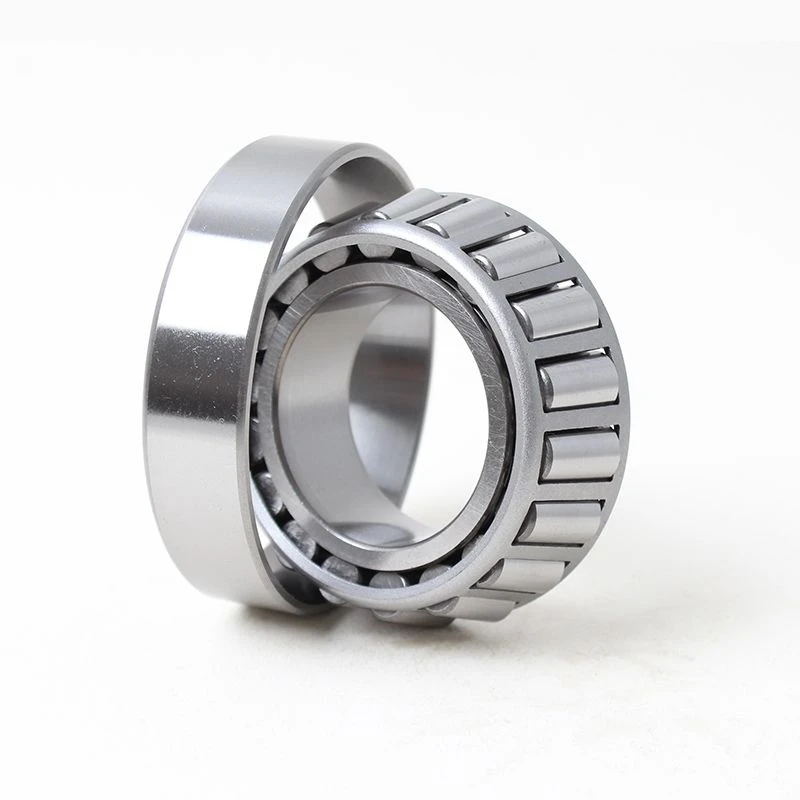

Double Row Taper Roller Bearings

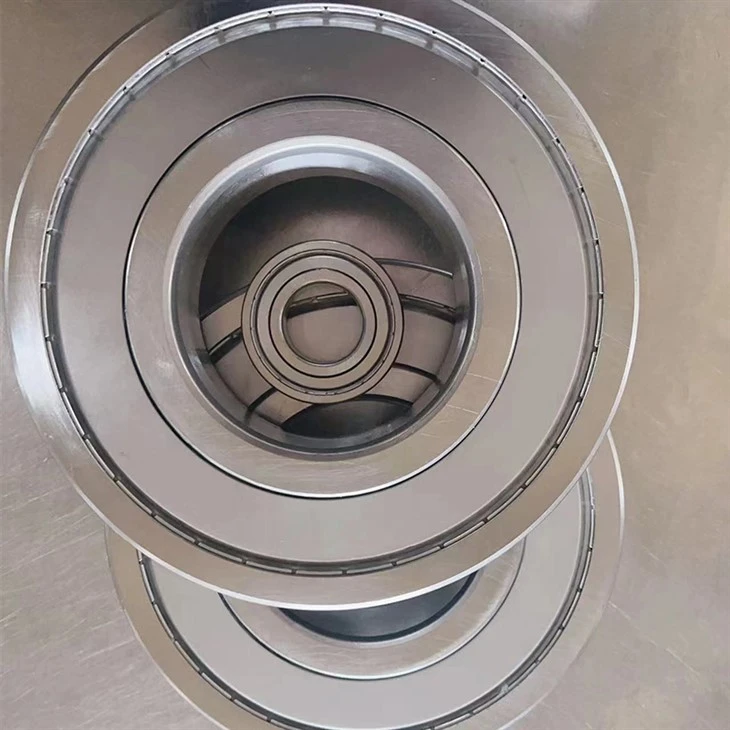

6000 Series Bearing

ハウジングを取り付け構造にしっかりとボルトで固定します
ベアリングが適切に位置合わせされたら、両方のユニットを取り付け構造にしっかりとボルトで固定します。


シャフトが軸方向に移動できることを確認してください
シャフトがベアリングの穴を通って軸方向に移動できることを確認して、適切な位置合わせを確認します。 それができない場合は、ハウジングを緩めてシャフトを再調整してください。


両方のカラー止めネジを締めます
両方のカラー止めネジを締め、シャフトを回転させてメーカー推奨のトルク値で交互に締めます。 トルク レンチが使用できない場合は、六角レンチを使用して永久的なねじれが確立されるまで止めネジを締めます。


拡張ユニット
拡張ユニットを使用している場合は、必ず最初に固定ベアリングをロックしてください。 拡張ベアリングをハウジングの中心に軸方向に移動します。 中心に合わせたら、固定ユニットと同様に拡張ユニットの止めネジを交互に締めます。

ピローブロック軸受のメンテナンス方法


ベアリングにきれいなオイルを供給する
ピローブロックベアリングが適切に機能するには潤滑が必要です。 ベアリングは、液体オイル、オイルミスト、または一種のグリースによって潤滑される場合があります。
ベアリングに必要なオイルを常に供給できるようにすることが重要です。 潤滑が不足すると、さまざまな問題が発生する可能性があります。 また、使用するオイルは常に清浄なものである必要があります。 必要に応じてオイルを交換してください。 機器の寿命を大幅に延ばすことができます。



プロテクターシールへの投資
ベアリングに追加の保護レベルを提供するのは賢明です。 これはベアリングプロテクターシールが提供できるサービスです。 市販されているシールには、接触式プロテクターと非接触式プロテクターの 2 種類があります。
非接触プロテクターにより、ピローブロックが周囲のものと直接接触するのを防ぎます。 ベアラーを傷や一般的な磨耗から保護するのに役立ちます。
プロテクターとの接触はより一般的です。 これらはブロックベアリングを保護しますが、接触をブロックするものではありません。 磁気シールは特に人気があります。 適切なシールを使用すると、ブロックベアリングを安全に保ち、位置ずれの問題を回避できます。



ベアリングを頻繁に検査してください
ベアリングにシールときれいなオイルを供給することに加えて、定期的に検査する必要があります。 想定通りに動作していることを確認してください。 問題に気づいた場合は、すぐに解決するための措置を講じてください。 問題に早く対処すればするほど、それが引き起こす被害は少なくなります。



ピローブロック軸受の選び方



1. 用途に適したベアリングのタイプを選択します。つまり、負荷のタイプ、シャフトのサイズ、回転速度、ミスアライメントなどです。以下のタイプのベアリングを含めることができます。

  • すべり軸受
  • ボールベアリング
  • ころ軸受 - 円すいころ軸受、自動調心ころ軸受、円筒ころ軸受

2.用途と環境に適したハウジング材料を選択します
3.適切なシャフトアタッチメントの選択

  • ユニットには止めねじ、偏心ロック、シングルまたはダブルのセットカラー、同心ロック、またはテーパーアダプターを使用できます

4.必要な場合、設置が容易な場合は分割型も検討してください。
5.高負荷用途の場合は、適切なベアリングタイプのパメルブロックベアリングユニットを選択してください
6.隙間シール、軽接触シール、重接触シール、補助シールなどシールの種類も豊富です。

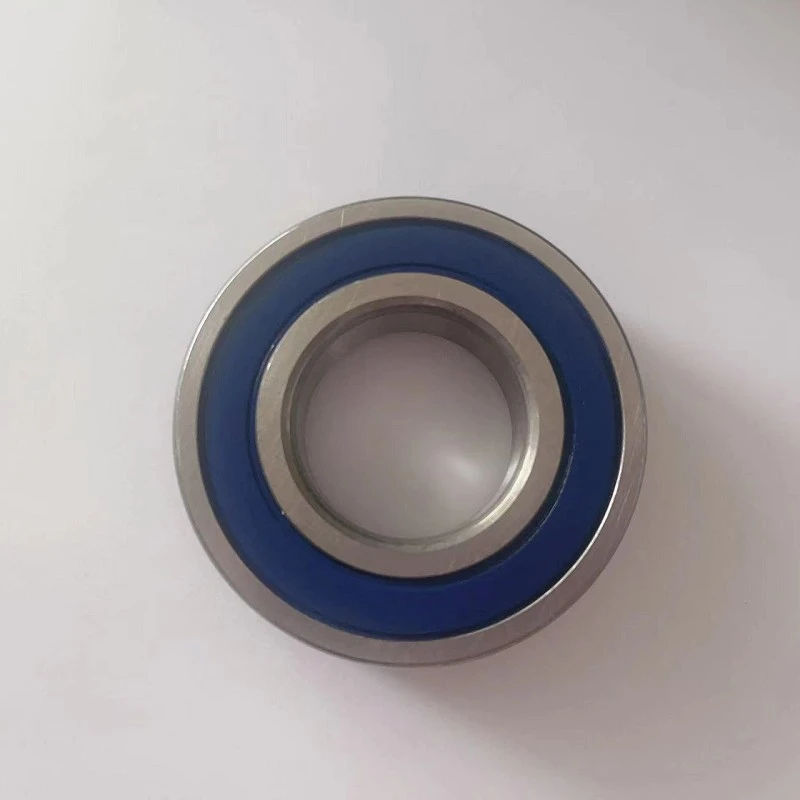

6000 Series Bearing




よくある質問

Q:ピロブロックベアリングを使用しているものは何ですか?

A: ピローブロック軸受は取付面と平行な軸を支持します。 そのため、非常にシンプルですが、コンベア システム、産業用ファン、農機具、ジブ クレーン、洗車機などの重要な部品となっています。

Q: フランジとピロベアリングの違いは何ですか?

A: ピロー ブロック ベアリングは、ブロックが同じ方向に走る表面に取り付けられている限り、水平、垂直、または斜めに走るシャフトをサポートできます。 フランジ ブロック ベアリングは本質的に直角のベアリングと同等です。 フランジブロックベアリングは、取り付け面に対して垂直なシャフトをサポートします。

Q: ピロボールベアリングが不良かどうかはどうやってわかりますか?

A: フロントサスペンションからカタカタ音がする場合は、キャンバープレートのピロボールベアリングが磨耗しているため、交換が必要です。

Q: ピロブロックとボールベアリングの違いは何ですか?

A: 金属プレーンピローブロックベアリングは、摩耗と摩擦を減らすために適切に潤滑する必要があります。 青銅製すべり軸受には、油が含浸されているか、自己潤滑性があるものもあります。 ボールベアリングは転動体としてボールを持っています。 これらは、回転用途でスムーズで低摩擦の動きを提供するために使用されます。

Q:ピローブロックはベアリングですか?

A: ピロー ブロック ベアリング、ベアリング ハウジング、プランマー ブロックは、互換性のあるベアリングを備えた回転シャフトの支持を証明するために使用される台座です。 ピローブロックベアリングは、実際にはベアリングが組み込まれたハウジングです。

Q: ピロベアリングの部品は何ですか?

A: 長い筐体のハウジングユニットがあり、通常はステンレス鋼や鋳鉄などの丈夫な金属で作られています。 ピロー ブロック ベアリングの中央には、機械や物体のシャフトを支えるメインの穴があります。 この穴は、ボール アンド ケージとして知られるリング状のコンポーネント内の多数の小さな金属ボールで囲まれています。

Q: ピローブロックベアリングはアキシアル荷重を受けることができますか?

A: 鋳鉄またはステンレス鋼で作られたピロー ブロック ハウジングは、組み込まれたインサート ベアリングと少なくとも同じ動的および静的荷重に耐えます。 また、ピーク荷重や変動するアキシアル荷重にも耐えることができます。

Q: ピロブロックベアリングは回転しますか?

A: ピローブロックは他のほとんどのベアリングと同じように機能します。 機械または物体のシャフトをピロー ブロック ベアリングに挿入して、回転動作を改善することができます。 ピローブロックベアリングの大きな中央の穴は、ボールと保持器で囲まれているため、簡単に回転できます。

Q: 新しいピロブロックベアリングにはグリースを塗ったほうがよいでしょうか?

A: 取り付けられたベアリングを使用するには、適切な潤滑が不可欠です。 ベアリング グリース内のオイルは、転動体とベアリング リングの間に薄い層を形成します。 この油の層がなければ、ピロー ブロックとフランジ ブロックは予想される寿命の何分の 1 も持たなくなります。

Q: ピロブロックベアリングにはどのくらいの頻度でグリースを注入する必要がありますか?

A: グリース ガンが 1 ストロークあたり約 1.35 グラムを供給する場合、ベアリングには 13 か月ごとに 6 ストロークが必要であることを意味します。 平均すると、約 8 週間ごとに脳卒中が起こることになります。

Q: ピロブロックベアリングにはグリースが必要ですか?

A:ピロブロックブッシュはベアリングを内蔵しているため潤滑が必要です。 潤滑剤がないと摩擦にさらされ、耐用年数が短くなります。 ベアリングは、シャフトなどの他の部品の回転を補助する部品です。

Q: ピローブロックベアリングはシールされていますか?

A: ピローブロックベアリングユニットは、迅速、簡単、安全に取り付けられるように設計されています。 工場で密封され、グリースが塗布されているので、すぐに使用できます。 特定の用途要件に合わせて、複数のシーリング ソリューションとグリース (食品グレードのグリースを含む) を利用できます。

Q: ベアリングにグリースの代わりにオイルを使用できますか?

A: 通常、オイルは高温での用途や、高速で極度の摩擦が生じる用途でより優れた性能を発揮します。 一方、グリースは、温度が過度に高くない中程度の速度で動作するベアリング用途に適しています。

Q: どのサイズのピロー ブロック ベアリングが必要ですか?

A: 特定の用途に必要なベアリングは主に、取り付けられるシャフトの荷重と直径によって決まります。 シャフト高さおよび戻り高さは、ピローブロックベアリングの中間シャフトベアリングを測定することによって決定できます。

Q: ピローブロックベアリングはどのくらいの重量に耐えられますか?

A: 高性能: ローラー ピロー ブロックは、800 ~ 12,500 ポンドの範囲の動的定格荷重と、最大 25 フィート/秒の速度の達成に役立つ低い摩擦係数を提供します。

Q:ベアリングブロックの種類は何種類ありますか?

A: ベアリング ブロックの最も一般的な 2 つのタイプは、ピロー ブロックとフランジ ブロックです。 2 つの主な違いは、取り付け面に対するシャフトの向きです。 ピローブロックベアリングは配管ベアリングとも呼ばれ、取り付け面と平行に走るシャフトを支持します。
